AUTOCAD直线命令教程步骤

创建直线段。

执行方式

命令行：LINE

菜单栏：绘图→直线

工具栏：直线命令图标

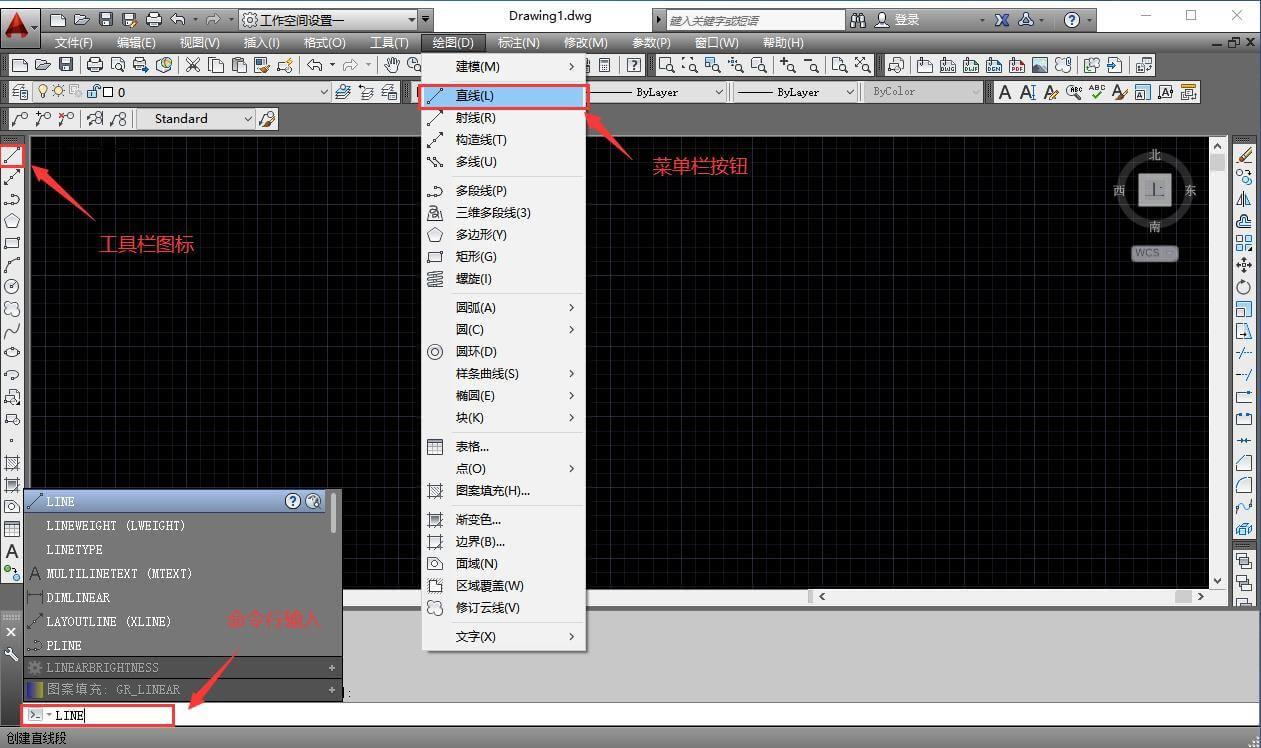

“直线命令操作命令位置”界面

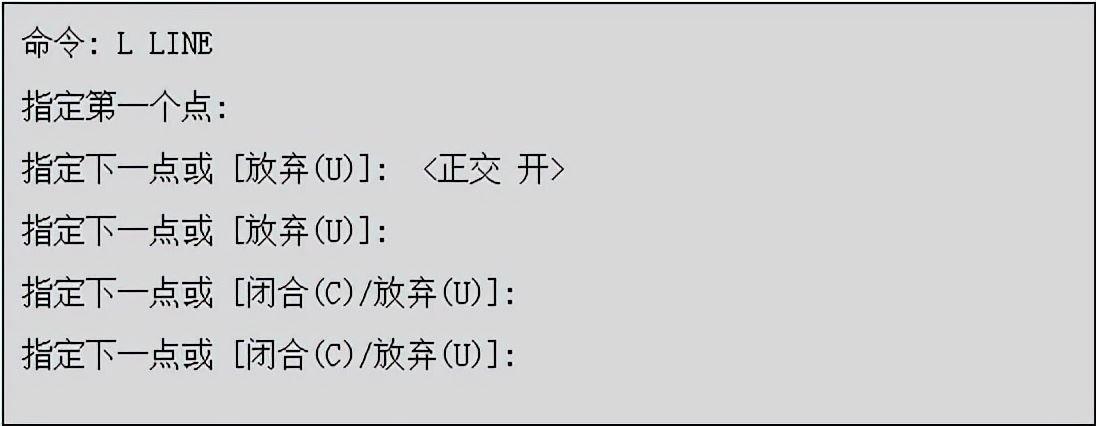

执行以上命令后，命令行会显示以下信息：

选项说明

（1）输入点的坐标时，数值之间的逗号一定要在西文状态下输入，不然会出现错误。

（2）若按“enter”键响应“指定第一点提示”，系统会把上次绘制图线的终点作为本次图线的起始点。

（3）指定第一点：用户指定直线的起始点。

（4）指定下一点：确定直线的下一个端点。

（5）闭合：系统会自动连接直线的起始点与最后一个端点，形成一个封闭的图形。

（6）放弃：删除最近一次绘制的直线段。

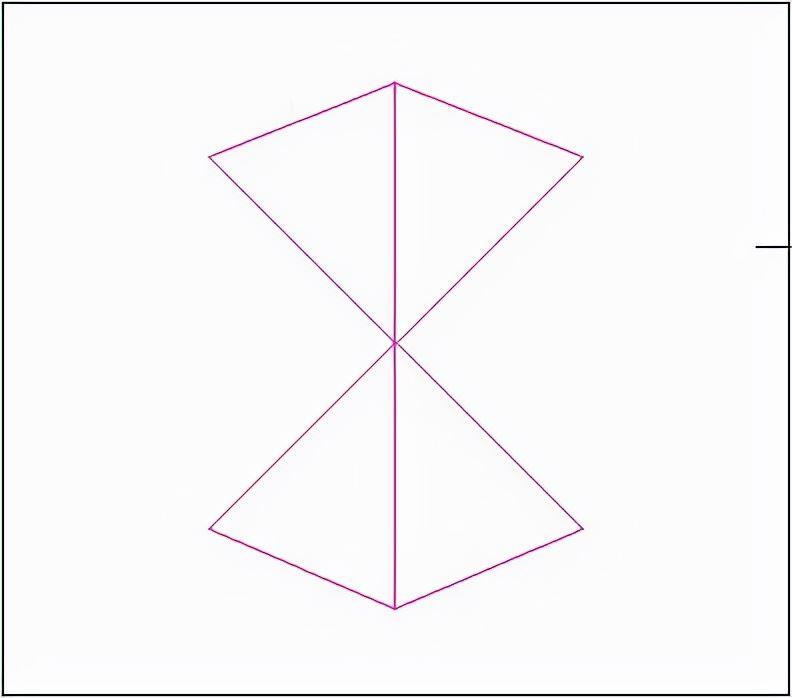

直线绘制效果如图：
