在CAD图中怎么画出确定长度的直线？

首先知道CAD中在绘制图形，需要输入必要数据时，存在两种坐标系即直角坐标系或极坐标坐标系，且对这两种坐标系都可以输入绝对坐标和相对坐标。

直角坐标系也称为笛卡尔坐标系，它有X、Y和Z轴，三轴相互垂直，坐标原点默认在绘图窗口左下角。

二维图形输入数据时，输入x、y坐标值，绝对坐标是相对于坐标原点的坐标值，以“x、y”的形式给出；相对坐标是点相对于某一点的坐标值,以“@x、y”形式给出。

例子：画出长度为20cm的线段。

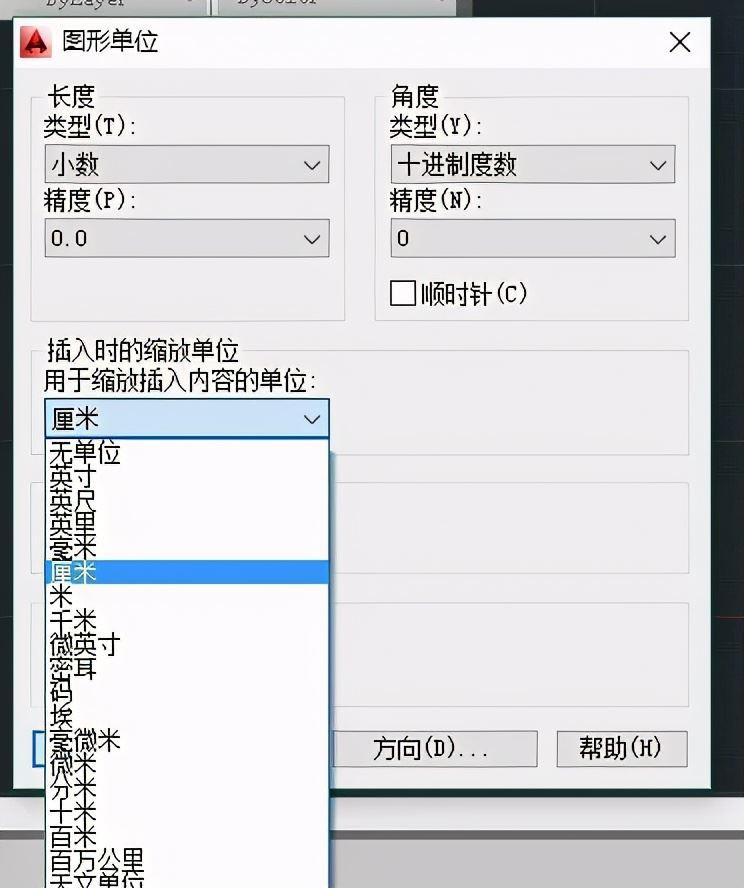

第一步：设置单位

（格式——单位——cm）

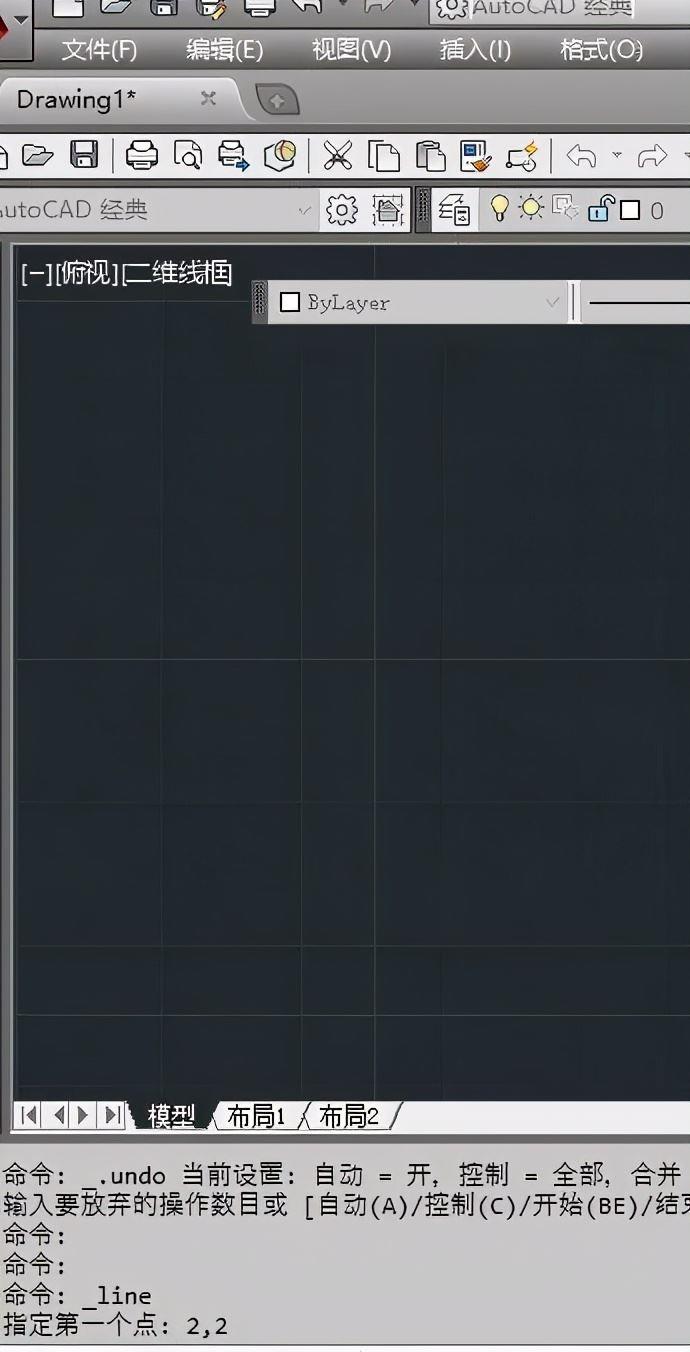

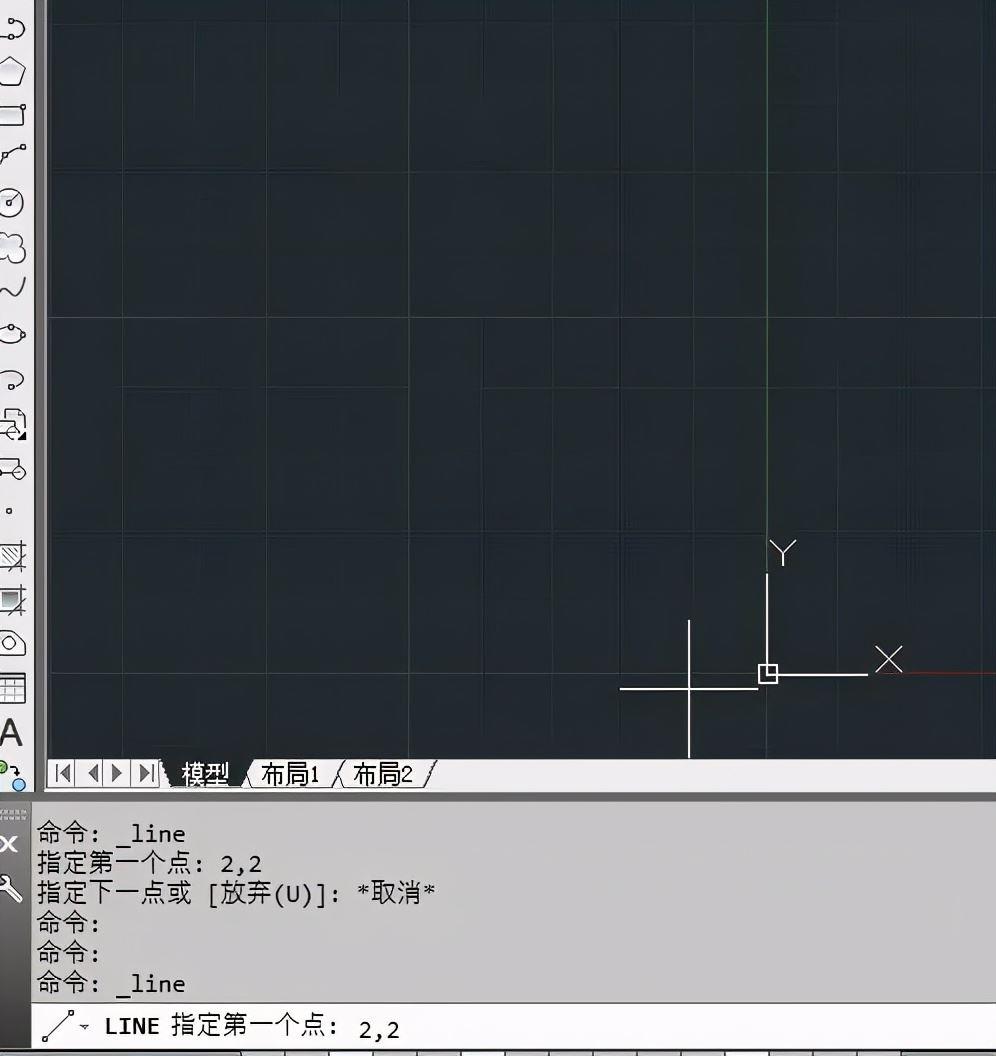

第二步：输入绝对坐标坐标“2,2”

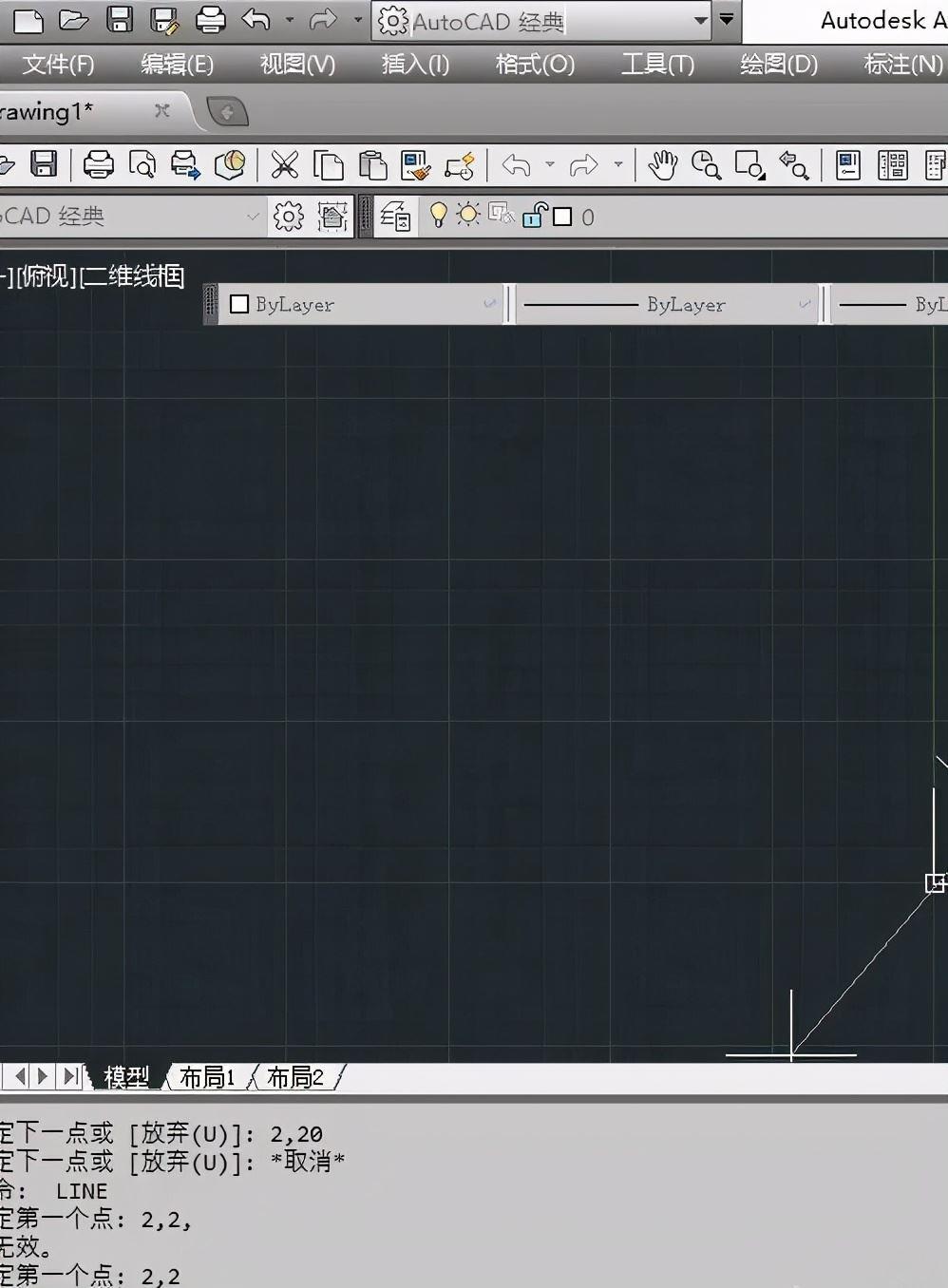

第三步：输入绝对坐标“2,20”

可以看出，图中已经画出长度为20cm的线段。

那么，相对坐标如何用呢？

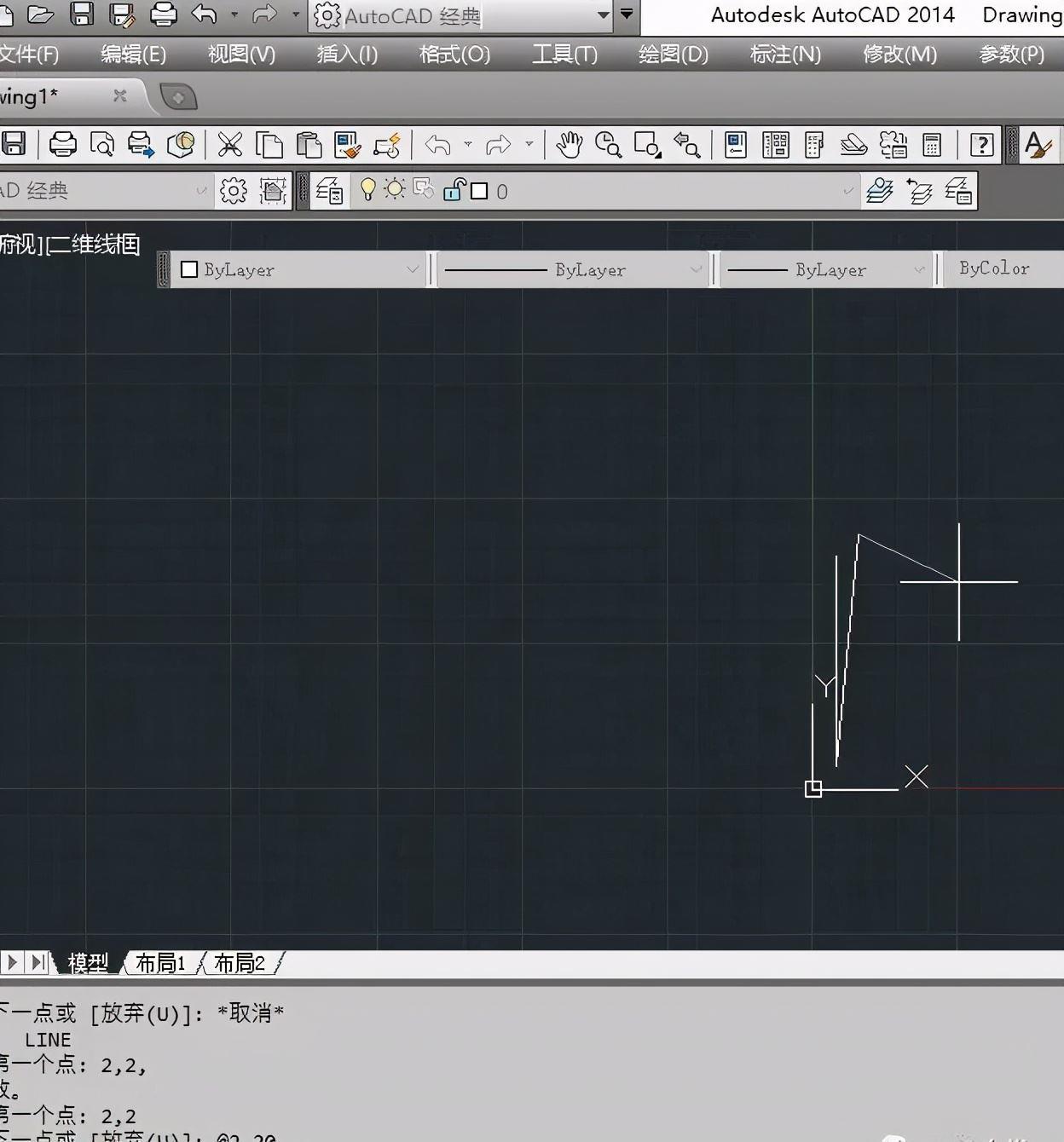

重新画在命令内输入“L”,然后输入“2,2”再输入“@2,20”得出下图

则可以看出，输入“@2,20”时，得出的第二点“2,20”为相对于“2,2”这个点的位置点，而输入“2,20”时的坐标点为相对于“0,0”的坐标点。

那么如何通过相对坐标画出长度为20cm的线段呢？

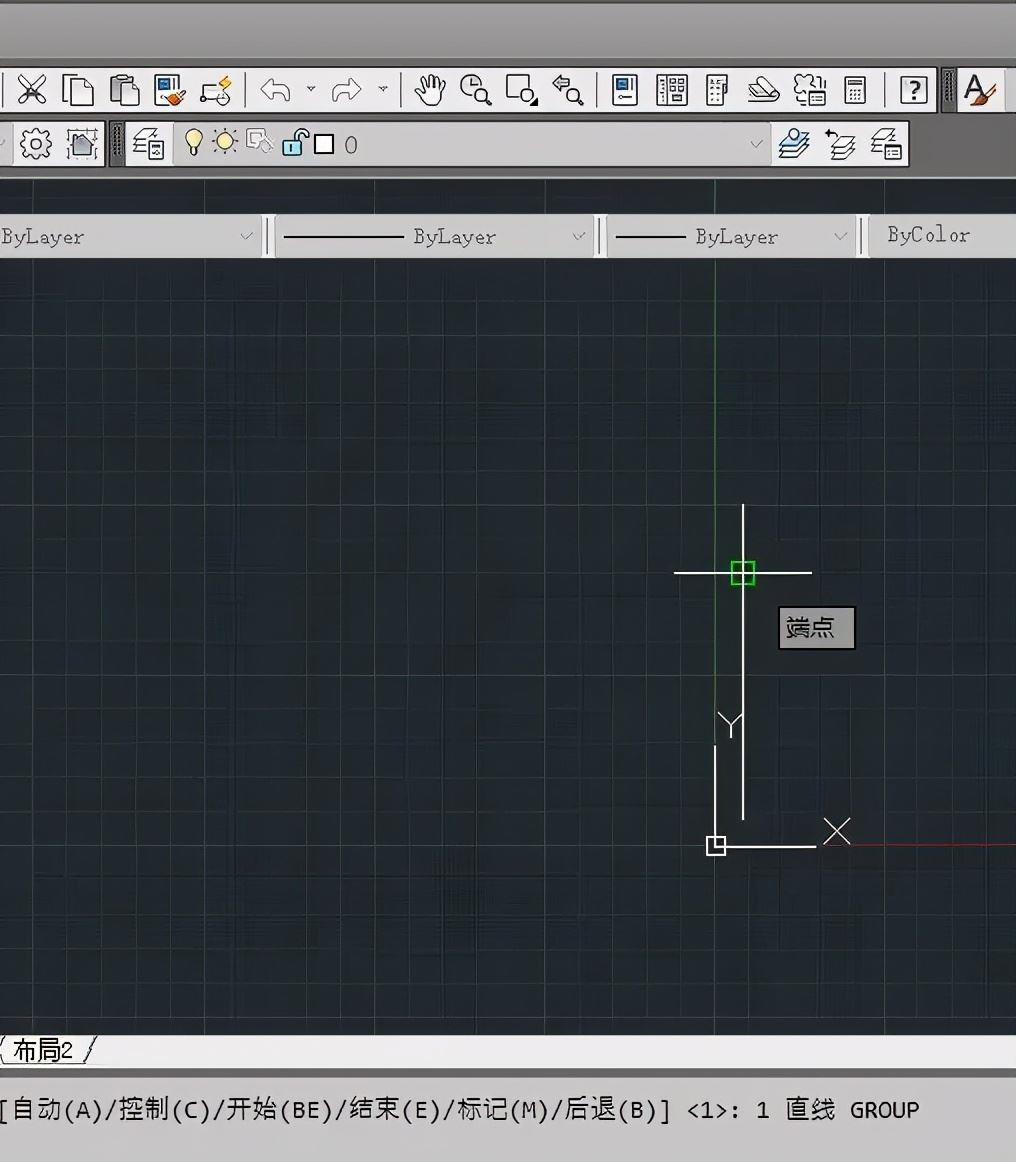

先输入绝对坐标“2,2”,再输入“@0,20”即可得出。
